Wärmegedämmte Wand, hinterlüftete Fassade: Sinnvoll?

#Übersicht

• Die Wärmedämmung mit einer zusätzlichen, hinterlüfteten bzw. vorgehängten Fassade ist eine qualitativ hochwertige Variante der Wärmedämmung von Außenwänden.
• Der Dämmstoff wird zwischen die Tragkonstruktion unmittelbar auf die zu dämmende Wand montiert. Im Gegensatz zum Wärmedämmverbundsystem WDVS ist hier jedoch die dem Wetterschutz dienende Fassade von der Wärmedämmung getrennt. Zwischen beiden befindet sich eine nach oben und unten bewegliche Luftschicht.
• Für die Wärmedämmung kommen überwiegend Dämmstoffe wie Mineralwolle, Holzweichfasermatten oder Einblasdämmstoffe zur Anwendung.
• Die hinterlüftete Fassade kann aus Holz-, Glas-, Keramik-, Faserzement- oder Metallelementen bestehen. Für die Montage der Fassadenelemente wird eine Unterkonstruktion benötigt, die meist aus Holzlatten besteht.
• Bei identischer Dämmstoffstärke von ca. 14 cm ist die wärmedämmende Wirkung wegen der Unterkonstruktion etwa um 6 % geringer als bei einem WDVS. Die gesetzlichen Forderungen werden daher erst durch eine Dämmstoffstärke von 16 cm erreicht (U-Wert < 0,24 W/m²K).
• Das System hat wegen der hinterlüfteten Fassade einen hohen Preis (ab 250 €/m²), weshalb die Wirtschaftlichkeit schlechter ist als bei einem WDVS.
• Ihre besondere Stärke hat das System mit hinterlüfteter Fassade in Gegenden mit höheren Ansprüchen an den Witterungsschutz.

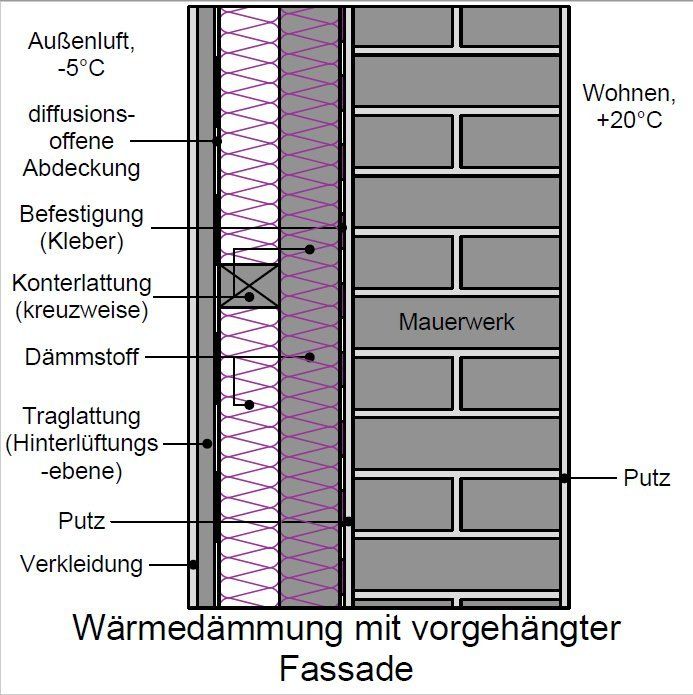

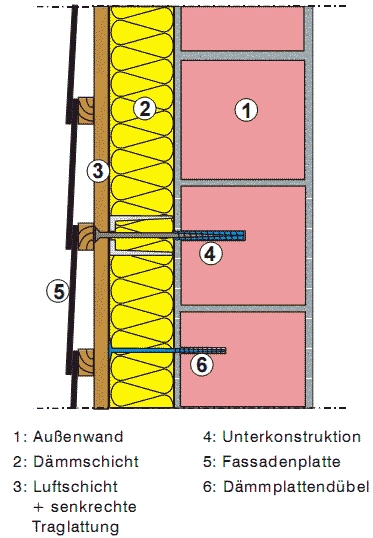

#Wie ist der Aufbau?

Die erzielbare wärmedämmende Wirkung wird beeinflusst durch

• die bauphysikalischen Qualitäten des Dämmstoffes (-> Lambda, Wärmeleitfähigkeitsgruppe),
• die Stärke des Dämmstoffes (-> U-Wert),
• die Lückenlosigkeit der Verlegung,
• die Vermeidung von Hinterströmung des Dämmstoffes,
• die Vermeidung von Luftdurchströmung durch den Dämmstoff und
• die Art der Anbringung und das Material der Tragkonstruktion (Wärmebrücken).

#Geeignete Dämmstoffe für die Dämmung mit hinterlüfteter Fassade

Für wärmegedämmte hinterlüftete Fassaden sind alle zugelassenen und güteüberwachten Fassadendämmplatten bzw. Matten einsetzbar. Da die Dämmstoffe zwischen die Unterkonstruktion eingepasst werden müssen, eignen sich vor allem zusammendrückbare, mattenartige Dämmstoffe. Dazu zählen u. a.:

Diese Matten lassen sich gut schneiden und zwischen die Tragkonstruktion mit etwas Übermaß einpassen. Gegebenenfalls lässt sich hier und da das Material (wenn es sich um Mineralwolle oder Holzweichfaser handelt) auch zum Stopfen verwenden.

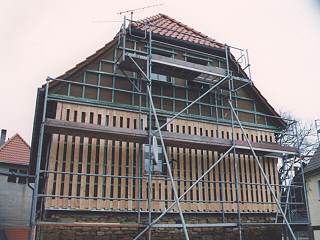

Zellulose- oder Holzfasern können ebenfalls für die Dämmung eingesetzt werden, ihre Verwendung erfordert jedoch die Ausbildung eines Hohlraumes zum Einblasen (z. B. mittels Holzfaserdämmplatten als Schalung auf Traglattung). Weiterhin ist die Anwendung von Schaumpolystyrolplatten möglich, die auf der Wand angeklebt werden. Darauf wird dann eine Traglattung verlegt, die in der Wand verankert wird.

#Wärmedämmung: Nicht hinterlüftet, nicht durchströmt!

Der Dämmstoff darf nicht nur nicht hinterlüftet, sondern auch nicht durchströmt werden. Gefährdet sind Mineralwolle- und Holzweichfasermatten, die bei starker Luftbewegung im Belüftungsspalt, ähnlich wie ein grobmaschiger Pullover, luftdurchspült werden können. Die Dämmwirkung sinkt in der Folge erheblich.

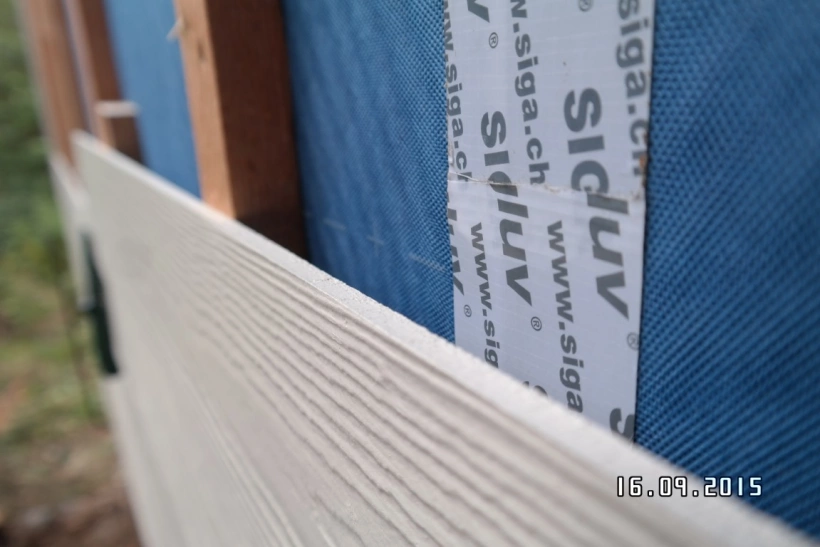

Für die wärmegedämmte hinterlüftete Fassade werden speziell hergestellte Mineralwolle-Dämmmatten angeboten, die mit einem diffusionsoffenen, aber luftdichten Vlies beschichtet sind (nicht zu verwechseln mit einer Folie). Der Vliesbelag gehört auf die Außenseite, also die kalte Seite der Konstruktion.

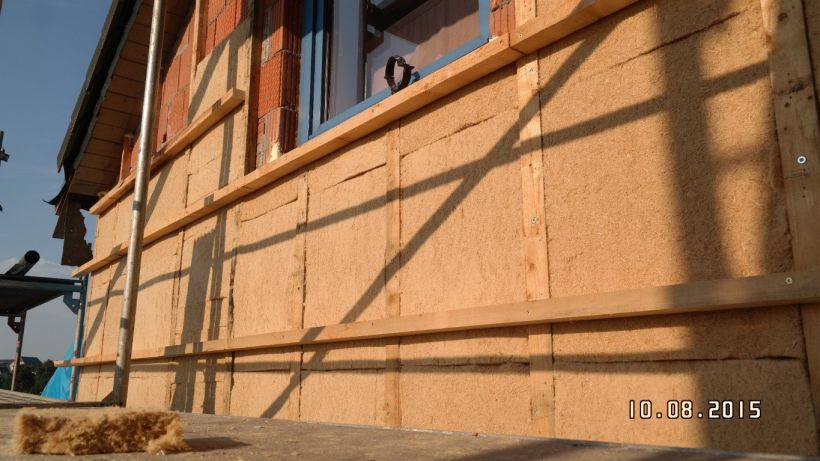

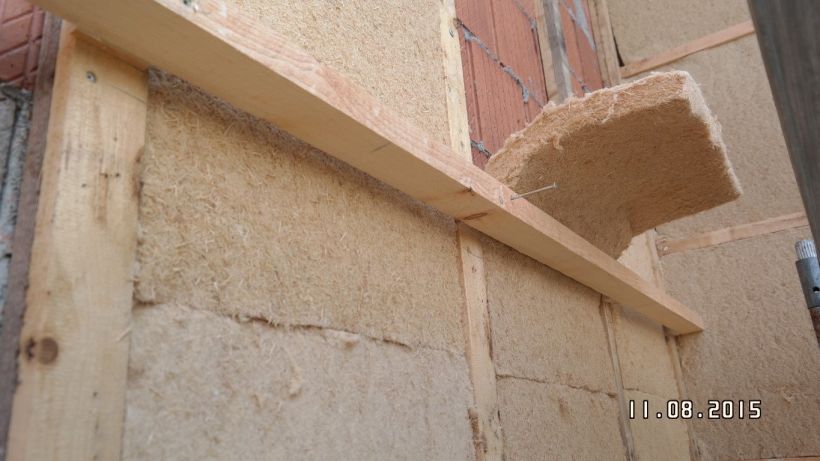

Die Dicke der ersten Lage der Holzweichfaser- oder Mineralwollematten sollte geringfügig (0,5 bis 1 cm) höher sein als die Stärke der Holzlattung. Mit der anschließend für die zweite Ebene montierten Lattung wird so die erste Dämmebene leicht gegen die zu dämmende Wand gedrückt. Das verhindert eine Luftströmung vor der Wand.

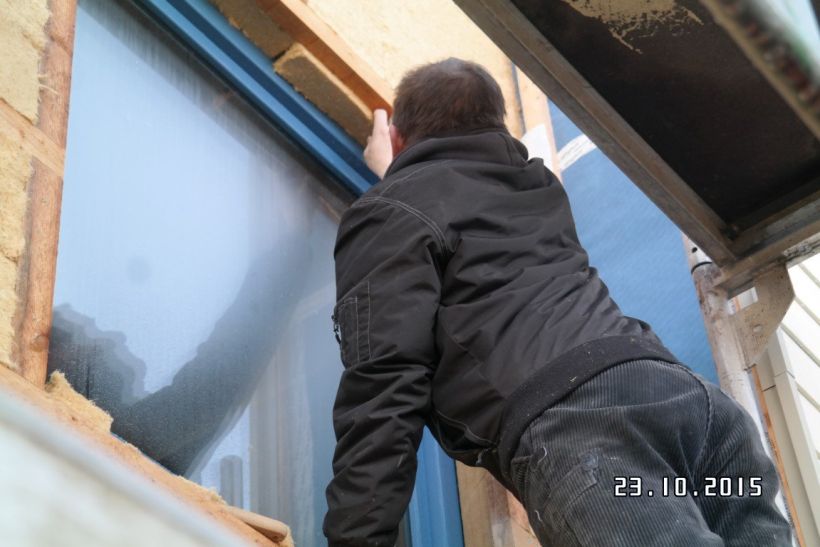

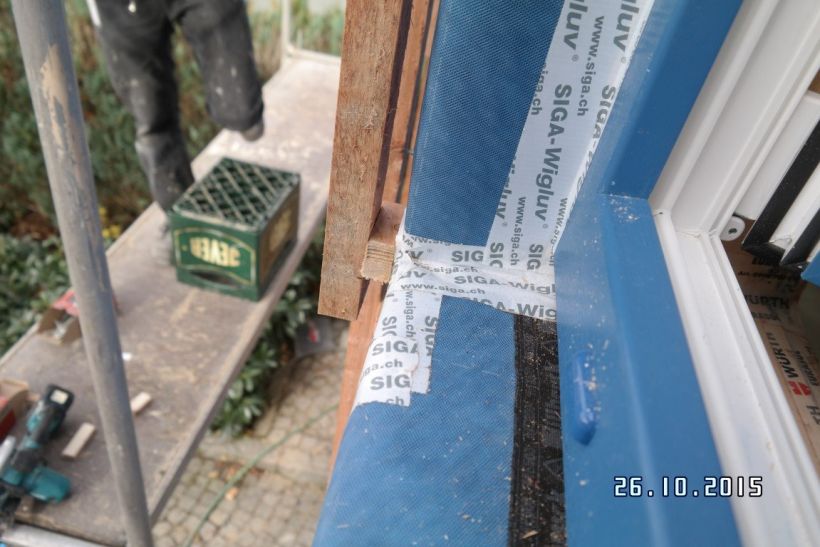

Die Unterspannbahnen sind im Überdeckungsbereich mit dafür geeigneten Klebebändern winddicht abzukleben. Besondere Aufmerksamkeit erfordern die Anschlüsse an Fenstern und Türen. Die Bahnen sind bis auf den Rahmen zu führen und hier dauerhaft abzukleben. Dieser Arbeitsschritt muss schon vor der Entscheidung für eine Wärmedämmung mit hinterlüfteter Fassade durchdacht werden, da oftmals die zur Verfügung stehenden Rahmenbreiten für eine Verklebung und Abdeckung mit Fassadenelementen nicht ausreichen. Kann hier nicht sorgfältig abgedichtet werden, sollte besser ein Wärmedämmverbundsystem montiert werden.

#Unterkonstruktion: Wärmebrückenreduzierung durch gekreuzte Kanthölzer

Durch die gekreuzte Anbringung von zwei Lagen 80 mm starker Latten kann die Wärmebrücke Holz auf die Kreuzungspunkte beschränkt werden. Immerhin wird durch aufgeschraubte Latten ohne Kreuzverlegung die Wärmedämmung um etwa 6 % gemindert.

Eine Reduzierung der Wärmebrückenwirkung ist auch möglich durch spezielle wärmegedämmte Abstandhalter, auf die nach dem Verlegen des Dämmstoffes eine senkrechte Holzlattung für die Schaffung der Hinterlüftungsebene geschraubt wird.

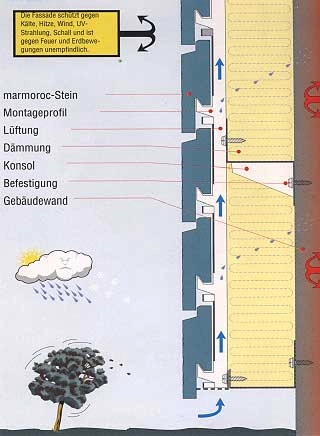

Außerdem kommt es bei solchen Systemen häufig zu schwerwiegenden Ausführungsmängeln. Ich halte wärmegedämmte hinterlüftete Fassaden mit Schienen und Tragankern aus Aluminium oder Edelstahl wegen der Wärmebrückenwirkung prinzipiell für nicht geeignet.

Für Gebäude bis 8 m Höhe oder Gebäude mit bis zu zwei Vollgeschossen ist eine Zulassung der Unterkonstruktion und der Fassadenelemente nicht erforderlich. Auf jeden Fall sollten für Befestigungsmittel wie Schrauben oder Nägel nur nicht rostende Materialien verwendet werden. Dübel und Schrauben müssen exakt aufeinander abgestimmt sein.

#Fassadenelemente

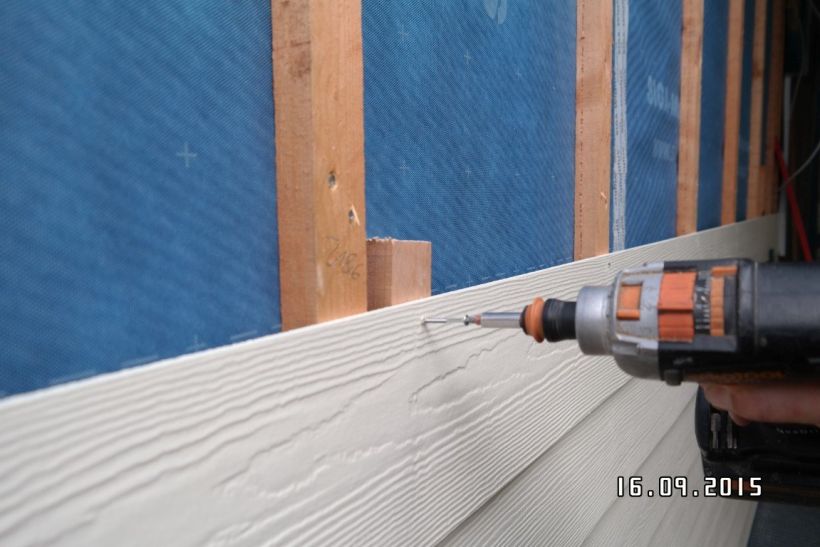

Für das Fassadenelement bzw. die Wetterschutzschale kommen verschiedene, oftmals ortstypisch eingesetzte Werkstoffe in Frage. In manchen Gegenden sind es Schieferplatten, die auf einer Tragschalung oder Holzlattung angebracht werden. In holzreichen Gegenden werden traditionell Stülpschalungen oder Boden-Deckel-Schalungen genutzt. Auch hier kommt es auf eine Hinterlüftung der Schalung, nicht des Dämmstoffes an. Als gut geeignet und lange haltbar haben sich auch Faserzementplatten erwiesen.

Die belüftete Luftschicht zwischen Wärmedämmstoff und Fassadenelement ist erforderlich, damit

• wasseraufnehmende Fassadenelemente (Holz, bestimmte Keramik, Dachziegel) auch zum Luftzwischenraum hin austrocknen können;
• durch Fugen von Verkleidungen eindringende Feuchtigkeit trocknen kann;
• Oberflächenfeuchtigkeit (Tauwasser) hinter der Verkleidung, auf Befestigungselementen, Blechen, Schrauben usw. abtrocknen kann;
• es bei wasserdampfundurchlässigen Fassadenelementen wie z. B. Schiefer, Glas, Kunststoffen, Blechen, hartgebrannten Klinkern oder Steingut nicht zur Durchfeuchtung des Dämmstoffes kommt.

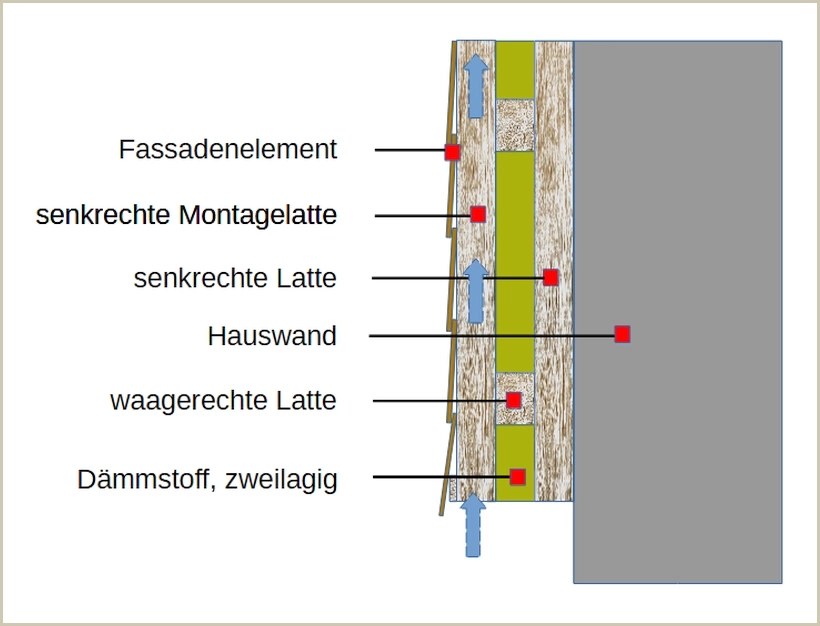

Der Abstand der Hinterlüftungsebene zwischen der Dämmschicht und dem Fassadenelement sollte etwa 30 mm betragen. Das entspricht der Stärke einer Dachlatte.

#Montagehinweise bitte beachten

Sollte aus konstruktiven Gründen der Dämmstoff nicht überall gleich stark eingebaut werden können, so kann die Dämmstoffstärke lokal reduziert werden. Bei sehr starker Reduzierung ist es empfehlenswert, lokal auf einen Dämmstoff auszuweichen, der eine bessere Dämmwirkung hat (geringere Wärmeleitfähigkeit, z. B. PU-Hartschaum). Auf keinen Fall sollte an einer solchen Stelle gänzlich auf Dämmstoff verzichtet werden!

Dabei ist darauf zu achten, dass der Dämmstoff nicht hinterlüftet werden kann. Bei weichen Dämmstoffmatten (z. B. Mineralwolle, Holzweichfaser) erreicht man dies z. B. durch das Einbringen des Dämmstoffes in zwei Lagen, wobei nach der ersten Lage durch erneute kreuzweise Verlattung der Dämmstoff der ersten Lage leicht gedrückt und niedergehalten wird. Die zweite Lage wird mit der Konterlatte (Montagelatte für Fassadenelemente) gehalten. Die Abstände der Verlattung sind nach den Herstellerangaben der Fassadenelemente, aber nicht größer als etwa 50 cm zu wählen.

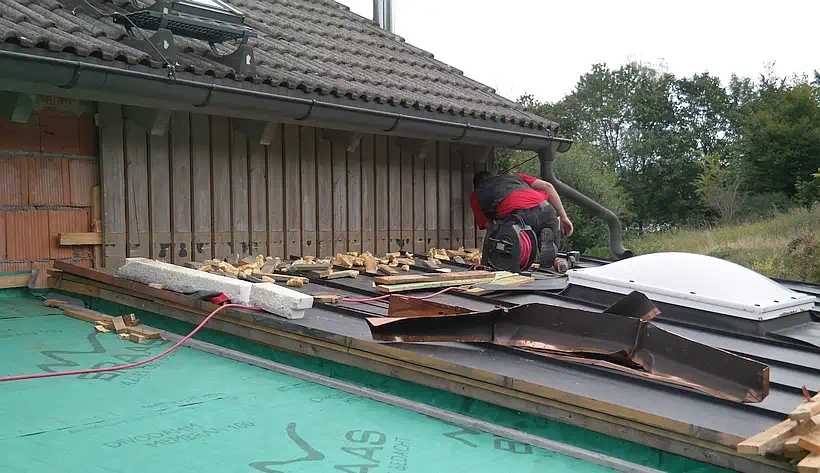

Sollen neue Gebäude, die mit Poroton-Ziegeln (Hochlochziegel) errichtet wurden, eine Wärmedämmung mit hinterlüfteten Fassadenelementen erhalten, müssen die Außenwände zur Herstellung der Luftdichtheit von außen geputzt werden.

Werden die recht biegesteifen Schaumpolystyrol- oder Holzfaserdämmplatten verwendet, kann der Dämmstoff auch durch Aufschrauben einer breiten (6 bis 8 cm) anpressenden Konterlatte gehalten werden. Vorheriges Ankleben der Platten mit umlaufender Mörtelwulst und Klebepunkten ist dann – wie bei einem Wärmedämmverbundsystem – empfehlenswert.

#Be- und Entlüftungsöffnungen

Ein- und Ausströmöffnungen werden über der gesamten montierten Länge (hinterlüftete Fassade) und überall dort benötigt, wo die Hinterlüftung durch Bauelemente (Fenster, Türen) unterbrochen wird.

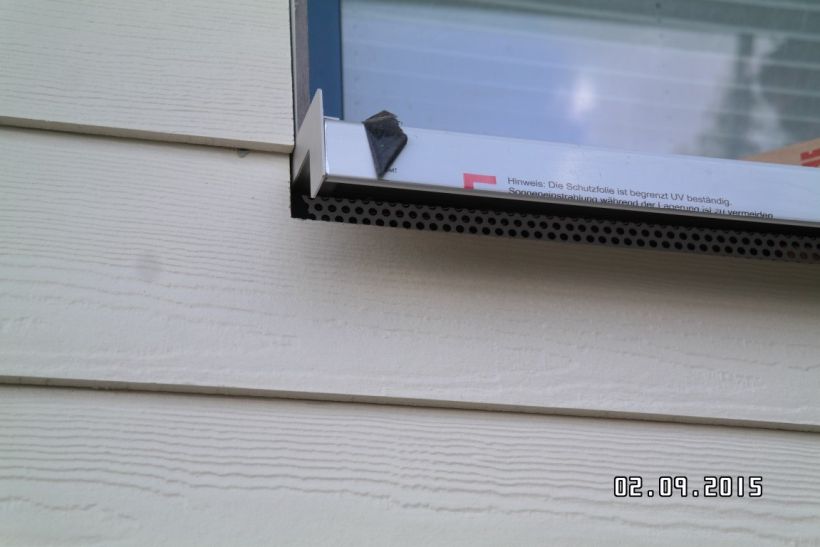

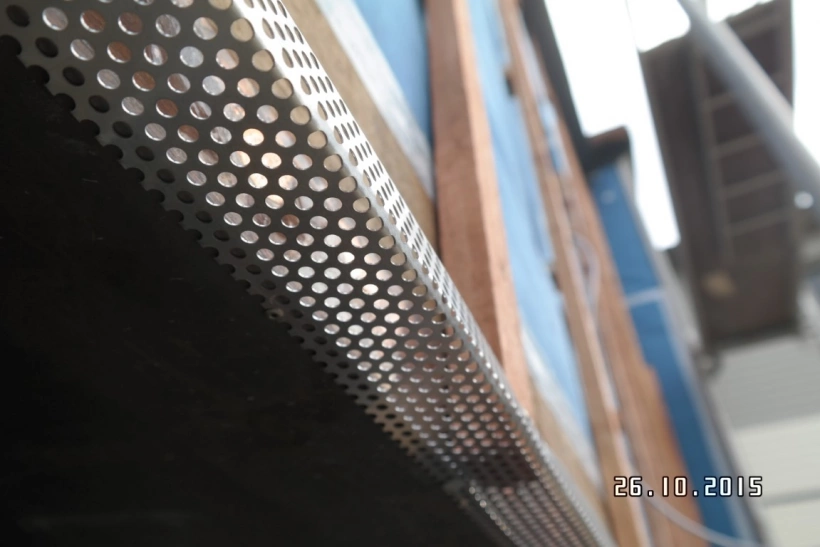

Bei Fenstern muss unterhalb der Sohlbank eine Ausströmmöglichkeit und oberhalb von Fenstern und Türen eine weitere Einströmmöglichkeit geschaffen werden. Die Öffnungen sind mit Kleintierschutzgittern abzudecken. Für die außen liegenden Fensterbänke müssen wegen der fehlenden Montagemöglichkeit massiver Materialien (Marmor, Kunststein o. ä.) Aluminium-Fensterbänke mit aufgesteckten, gleitenden Endstücken verwendet werden. Die Endstücke werden gleitend montiert, um die Längenausdehnung von Aluminium bei Sonneneinstrahlung abzufangen. Durch die nach oben gekanteten Endstücke ist auch die Entwässerungsproblematik im Gegensatz zu massiven Sohlbänken gut gelöst.

#Kosten und Wirtschaftlichkeit der Wärmedämmung mit hinterlüfteter Fassade

Die Kosten für eine Wärmedämmung mit hinterlüfteter Fassade sind stark von der gewählten Verkleidung bzw. dem Fassadenelement abhängig. Bei einem Wirtschaftlichkeitsvergleich der Wärmedämmung mit hinterlüfteter Fassade ist zu berücksichtigen, dass die Kosten für die vergleichsweise teure Fassade bzw. die Fassadenelemente selbst nicht angerechnet werden können. Die Fassadenelemente wären bei einer Lösung ohne Wärmedämmung ohnehin erforderlich. Bei einem Gesamtpreis pro m² zwischen 250 Euro und 350 Euro sind etwa 80 bis 120 Euro für Dämmstoff, Befestigungsmittel und Rüstung anzusetzen.

#Vor- und Nachteile der Wärmedämmung mit hinterlüfteter Fassade

Wenn die Dämmstoffstärke zu einem vergleichbaren System (z. B. Wärmedämmverbundsystem, WDVS) identisch ist, ergibt sich für die Wärmedämmung mit hinterlüfteter Fassade kein Vorteil in der Dämmleistung. Im Gegenteil. Wegen der erforderlichen Tragkonstruktion sind damit verbundene Wärmebrücken nicht auszuschließen. Insgesamt erfordert die Wärmedämmung mit hinterlüfteter Fassade mehr handwerklichen Aufwand und viel Geschick, was die Fehlerquote bei der Ausführung natürlich erhöht. Da das für ein solches System erforderliche ruhige, nachdenkliche Arbeiten nur in wenigen Fällen gegeben sein dürfte, sehe ich praktisch kaum Vorteile in der Wärmedämmung mit hinterlüfteter Fassade.

In wetterbedingt kritischen Wohnlagen bietet die Nutzung von hinterlüfteten Fassadenelementen eventuell Vorteile. Vorausgesetzt, die Wärmedämmung mit hinterlüfteter Fassade wurde fachgerecht ausgeführt und das Fassadenelement hat entsprechende Eigenschaften (Schiefer, Faserzement, Bleche, hartgebrannte Tonelemente o. ä.):

• kommt das System mit starken Temperaturschwankungen gut zurecht;
• bei häufiger Schlagregenbelastung kann das Wasser rascher abfließen, es kommt nicht zu einer Durchfeuchtung von Putz;
• oberflächliche Spannungen durch Eisbildung führen nicht zur Zerstörung von Oberflächenstrukturen.

Bei Wind und Sonneneinstrahlung sehe ich keine Vorteile. Wer möchte, kann in Fassadenbekleidungen auch Sonnenkollektoren oder Fotovoltaikelemente integrieren. Eine Begrünung ist möglich.

#Planungs- und Ausführungsmängel

Abbildung	Kommentar

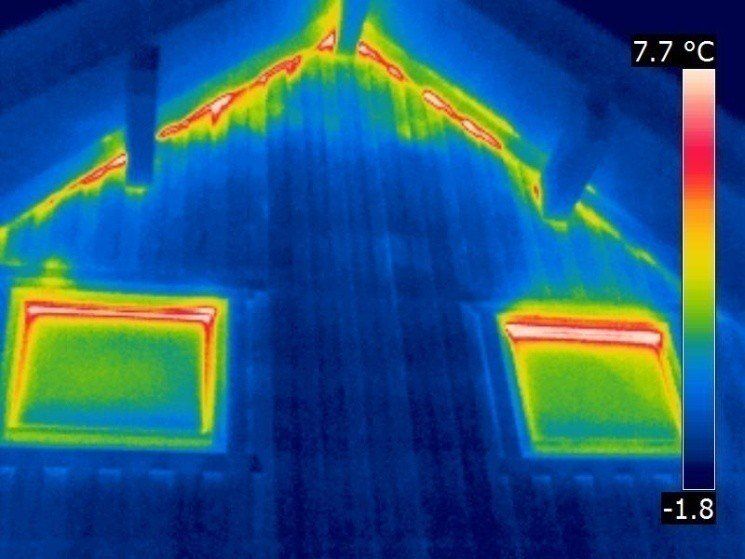

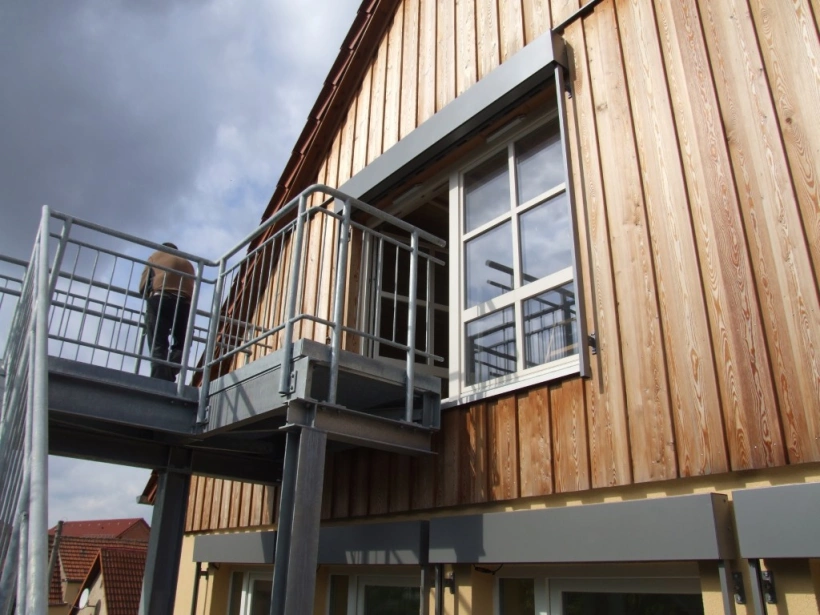

	Man erkennt Luftdichtheitsmängel bei dieser Wärmedämmung mit hinterlüfteter Fassade (Boden-Deckel-Schalung). Es ist wahrscheinlich, dass sich dahinter eine ungeputzte Wand aus Hochlochziegeln befindet.

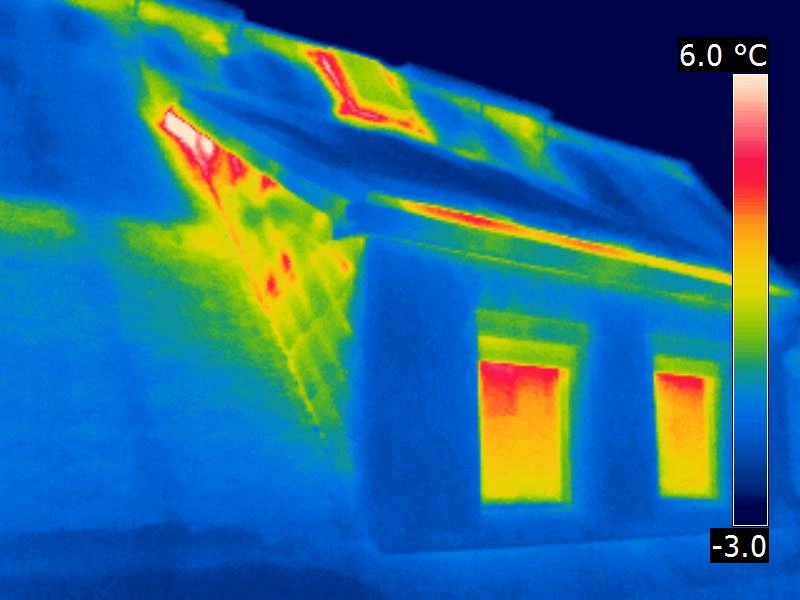

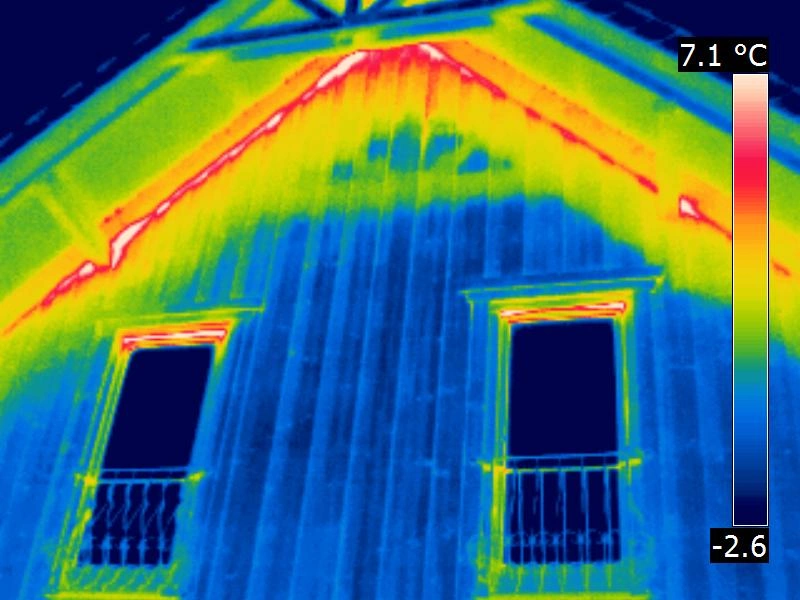

	Auch hier sind Luftdichtheitsmängel erkennbar, die wahrscheinlich auf eine ungeputzte Wand aus Hochlochziegeln zurückzuführen sind.

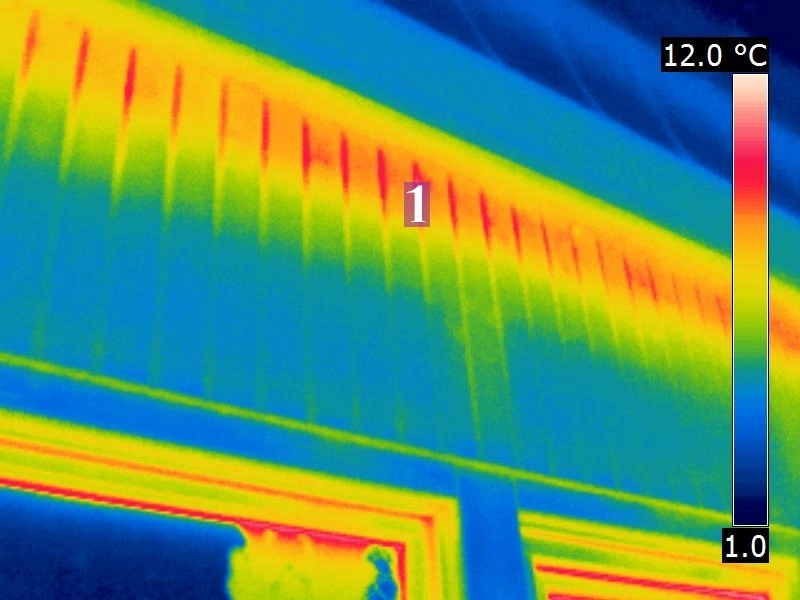

	Hier erkennen wir Luftdichtheitsmängel an der Traufseite eines Hauses, gedämmt mit hinterlüfteter Fassade.

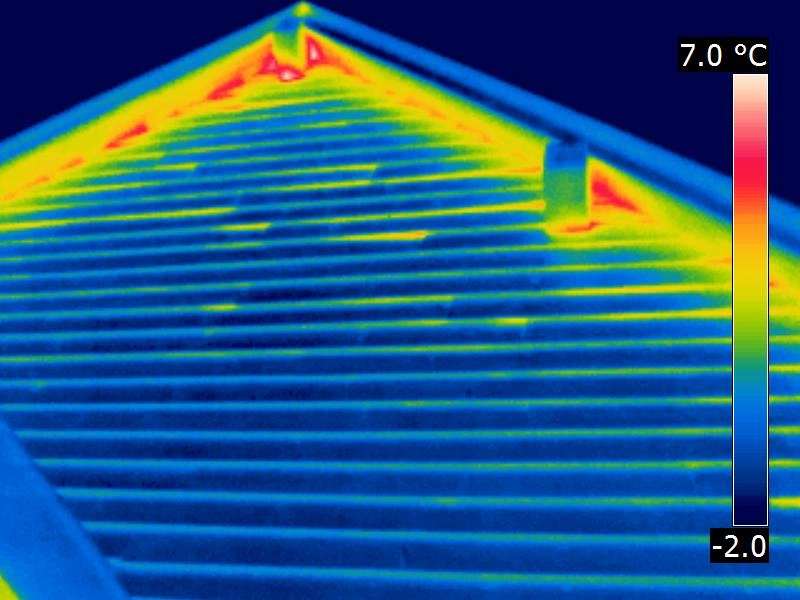

	Luftdichtheitsmängel bei einem Giebel mit horizontal angeordneten Faserzementelementen.
	Mangelhafte Luftdichtheit bei einer Gaube, verkleidet mit Kunstschieferelementen.

Abbildung	Kommentar

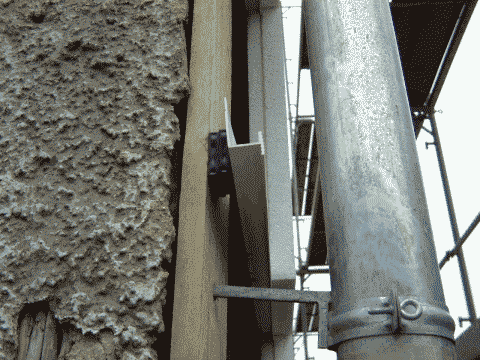

	Hinterlüfteter Wärmedämmstoff mit Alu-Schienensystem: Das ist ein schwerwiegender Anwendungsfehler, da die beabsichtigte Dämmung nicht funktioniert.

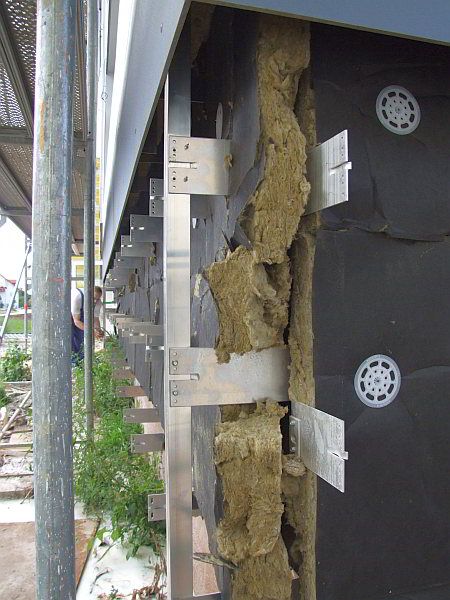

	Mineralwolledämmung für ein System mit hinterlüfteter Fassade: Liederliche Ausführung und Aluhalter als Wärmebrücke; das Problem ist, dass die Mineralwolle über die Aluabstandshalter gestülpt werden muss – das ist alles andere als einfach und zerstört die Mineralwollebahn.

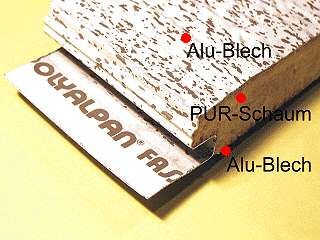

	Ungeeignet: hinterlüftetes Wärmedämmelement aus Alublech-PU-Schaum. Hier wird das komplette Dämmelement hinterlüftet und nicht nur die Fassade.

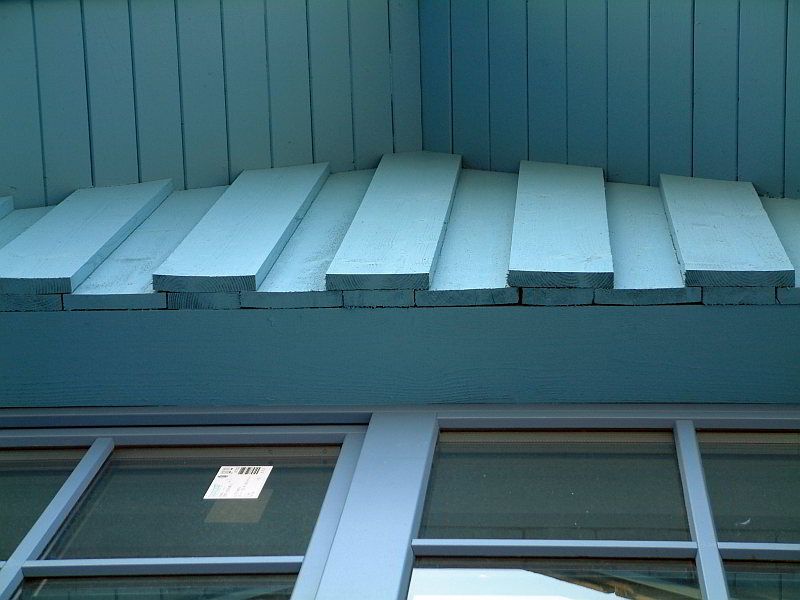

	Nicht ausreichend hinterlüftetes Fassadenelement aus Brettern (Boden-Deckel-Schalung), das von unten verschlossen wurde.
	Eine hinterlüftete Fassade ganz ohne Wärmedämmung ist nur für den Schutz vor Wetter und Regen geeignet.

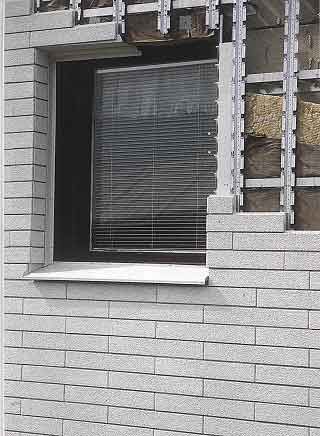

	Fassadenelemente auf wärmebrückenreicher Alu-Unterkonstruktion. Es ist erkennbar, dass die Wärmedämmung lückenhaft verlegt wurde bzw. zusammengesackt ist. Hier wäre eine sehr kalte innere Wandoberfläche zu erwarten.

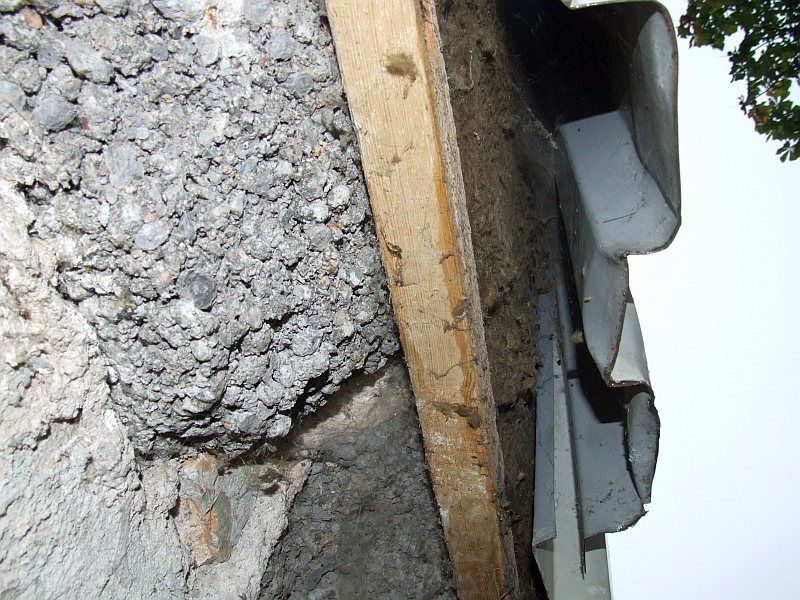

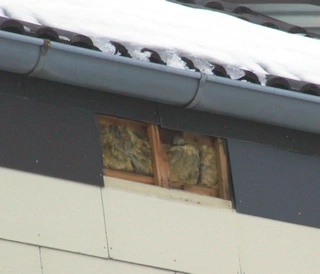

	Ein abgefallenes Element bringt es zum Vorschein: Die Mineralwolledämmung ist liederlich verlegt und besitzt keine Winddichtung. Bei solcher Ausführung wundert man sich nicht, dass die Dämmung ihre Aufgabe nicht erfüllen kann.
